| Nguồn gốc: | Thâm Quyến, Trung Quốc |
|---|---|
| Hàng hiệu: | Lunfeng |
| Chứng nhận: | ISO9001:2015 |
| Số mô hình: | FPC011 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
| chi tiết đóng gói: | <i>First put into a polybag, then paked into a carton.</i> <b>Đầu tiên cho vào túi polybag, sau đó đ |
| Thời gian giao hàng: | 7-25 ngày làm việc, được thương lượng |
| Điều khoản thanh toán: | T / T, Western Union |
| Khả năng cung cấp: | 500000 Piece / Pieces mỗi tháng |

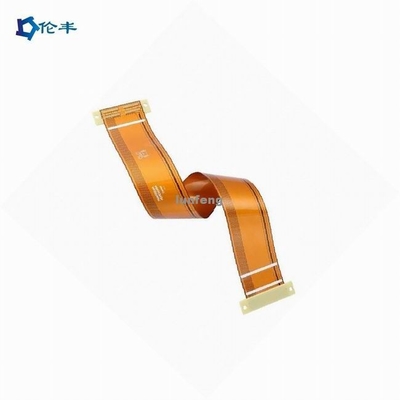

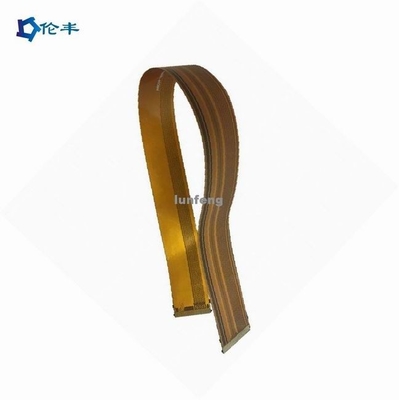

| Tên: | Bảng mạch in linh hoạt FPC Bảng mạch linh hoạt Cáp PCB FPC linh hoạt | Đơn xin: | Điện tử gia dụng, Sản phẩm điện tử |
|---|---|---|---|
| Vật tư:: | Polyimild, PI | Độ dày đồng:: | 0,4-2mil (10-50um), |
| Độ dày của bảng:: | 0,2-6mm | Kích cỡ: | Tùy chỉnh |
| Hoàn thiện bề mặt:: | HASL / OSP / Ag / ENIG / ENEPIG / Bạc ngâm / Thiếc | Mặt nạ Hàn: | Phim PI màu vàng |
| Mục: | OEM ODM | Đề cương: | Đục / Cắt laser / Khoan |
| Độ dày đồng: | 1 / 2OZ 1OZ 2OZ 3OZ, | ||
| Điểm nổi bật: | Bảng mạch linh hoạt Polyimild FPC,Bảng mạch linh hoạt PI Film FPC,Mạch in PCB Flex |
||
Lợi ích của mạch in linh hoạt
Độ chính xác của thiết kế
Vì các mạch in linh hoạt chủ yếu được thiết kế bằng máy móc tự động, tỷ lệ sai sót trong thiết kế ít hơn.Đây là một đặc điểm chính của các thiết bị điện tử cao cấp.Hầu hết các thiết bị điện tử tiên tiến đang được sử dụng ngày nay đều sử dụng bảng mạch linh hoạt vì chúng có độ chính xác cao như mong đợi.Ví dụ về các thiết bị yêu cầu độ chính xác cao bao gồm các thiết bị được sử dụng trong các cơ sở y tế.
Chúng nhẹ
Các bảng mạch có thể được gấp lại dễ dàng, do đó chúng có thể được đặt trong các ngăn mà các thành phần khác khó lắp.Các kỹ sư tận dụng lợi thế của các mạch này là nhẹ để giảm kích thước gói.
Uyển chuyển
Do khả năng linh hoạt, chúng có thể giúp người dùng giảm bớt áp lực về trọng lượng và không gian mà các bảng mạch cứng thường tạo ra.Có thể uốn cong bảng mạch linh hoạt theo nhiều cấp độ khác nhau khi lắp đặt chúng.Điều này làm cho nó có thể nâng cao các cấp độ chức năng của các thiết bị điện tử khác nhau.
|
Thông số kỹ thuật của cáp FPC (Mạch in linh hoạt)
|
|
| Lớp | 1-6 lớp |
| Kích thước FPC (tối đa / phút) | Tối thiểu: 10x45mm Tối đa: 250x1200mm |
| Độ dày | 0,050mm — 0,2mm |
| Đường kính qua lỗ (Tối đa) | 6,5mm |
| Thông qua kích thước lỗ (tối thiểu) | 0,2mm |
| Thông qua dung sai lỗ | ± 0,025mm |
| Độ dày lỗ đồng | Tối thiểu 8μm Tối đa 38μm |
| Chiều rộng / khoảng trắng dòng tối thiểu | 0,04 / 0,04 mm |
| Dung sai khắc | ± 20% |
| Độ chính xác của mẫu trên lỗ | ± 2 triệu |
| Kích thước đột lỗ (tối đa) | φ3.175mm |
| Kích thước đột lỗ (tối thiểu) | φ2,0mm |
| Độ dày khẩu độ đục lỗ (Tối đa) | 0,2mm |
| Khả năng chịu mực nhiệt rắn | ± 0,2mm |
| Dầu xanh (Min) | 0,1mm |
| Tấm đệm hàn (tối thiểu) | 8 triệu * 8 triệu |
| Khoảng cách đệm hàn (Tối thiểu) | 8 triệu |
| dung sai (Min) | ± 0,1mm |
| Vật liệu Laminates có sẵn | Xin vui lòngVẬT NUÔI.FR4-Pl |
| Độ dày lá đồng |
12um, 18um, 35um, 70um
|
Câu hỏi thường gặp:
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A: Lunfeng là một nhà sản xuất / nhà máy.Chúng tôi chuyên về công tắc memrbane trong 26 năm, bảng điều khiển cảm ứng trong 10 năm.
Câu hỏi 2: Tập tin chuyển đổi của tôi có an toàn không nếu tôi gửi nó cho bạn để sản xuất?
A: Chúng tôi tôn trọng thẩm quyền thiết kế của khách hàng và sẽ không bao giờ sản xuất bảng điều khiển cảm ứng cho người khác mà không có
sự cho phép của bạn.NDA có thể chấp nhận được.
Q3: Bạn có thể sao chép công tắc màng / lớp phủ đồ họa / bảng điều khiển cảm ứng điện dung hoặc điện trở mà không cần tệp không?
A: Có, chúng tôi có thể sao chép công tắc màng / lớp phủ đồ họa / bảng điều khiển cảm ứng theo mẫu của bạn.
Q4: Bạn chấp nhận thanh toán nào?
A: TT / Công Đoàn Phương Tây.
Q5: Cách vận chuyển của bạn là gì?
A: 1. Chúng tôi có giao nhận của riêng chúng tôi để gửi hàng bằng DHL, UPS, FEDEX, TNT, EMS.
2. Nếu bạn có giao nhận của riêng bạn, chúng tôi có thể hợp tác với họ.
Q6: Làm thế nào về MOQ?
A: KHÔNG CÓ MOQ.
Q7: Thị trường chính của bạn là gì?
A: Châu Âu, Mỹ, Brazil, Nga, Thổ Nhĩ Kỳ, Iran, Austrialia, Singapore ...
