| Tên thương hiệu: | Lunfeng |
| Số mẫu: | FPC001 |
| MOQ: | 1 miếng |
| Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |
| Khả năng cung cấp: | 500000 Piece / Pieces mỗi tháng |

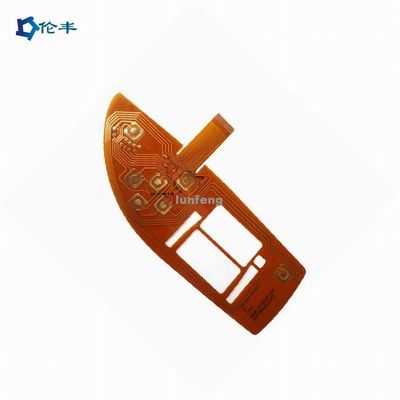

FPC Flexible Circuit Board PCB linh hoạt Cáp FPC
PCB được cấu trúc giống như một chiếc bánh nhiều lớp, có các lớp xen kẽ của các vật liệu khác nhau được dán lại với nhau bằng cách sử dụng nhiệt và keo.còn được gọi là bảng mạch in hai mặt, bao gồm một bảng mạch in với hai lớp mẫu dẫn điện.Các mạch PCB hai mặt cho phép các dấu vết định tuyến gần hơn và rộng hơn bằng cách xen kẽ giữa các lớp trên và dưới bằng cách sử dụng đường vi-aHiện nay, công nghệ bảng mạch in hai mặt đại diện cho loại PCB được sử dụng rộng rãi nhất trong ngành công nghiệp.
| Parameter | Thông số kỹ thuật |
|---|---|
| Lớp | Lớp 1-6 |
| Kích thước FPC (Max/Min) | Tối thiểu: 10x45mm. |
| Độ dày | 0.050mm - 0.2mm |
| Thông qua đường kính lỗ (tối đa) | 6.5mm |
| Thông qua kích thước lỗ (min) | 0.2mm |
| Thông qua sự khoan dung lỗ | ±0,025mm |
| Độ dày đồng lỗ | Ít nhất 8μm. Tối đa 38μm. |
| Độ rộng đường tối thiểu/không gian | 0.04/0.04 mm |
| Chụp sự khoan dung | ± 20% |
| Độ chính xác mô hình trên lỗ | ±2mil |
| Kích thước đâm (tối đa) | φ3,175mm |
| Kích thước đâm (min) | φ2,0mm |
| Độ dày khẩu lỗ đâm (tối đa) | 0.2mm |
| Mực nhiệt dung dung | ±0,2mm |
| Dầu xanh (Min) | 0.1mm |
| Bàn đệm hàn (min) | 8mil × 8mil |
| Khoảng cách đệm hàn (min) | 8mil |
| Khả năng dung nạp (min) | ±0,1mm |
| Vật liệu nhựa có sẵn | PI, PET, FR4-PI |
| Độ dày tấm đồng | 12mm, 18mm, 35mm, 70mm |
